Couple conique Ø150 mm - hexagonal 10 mm

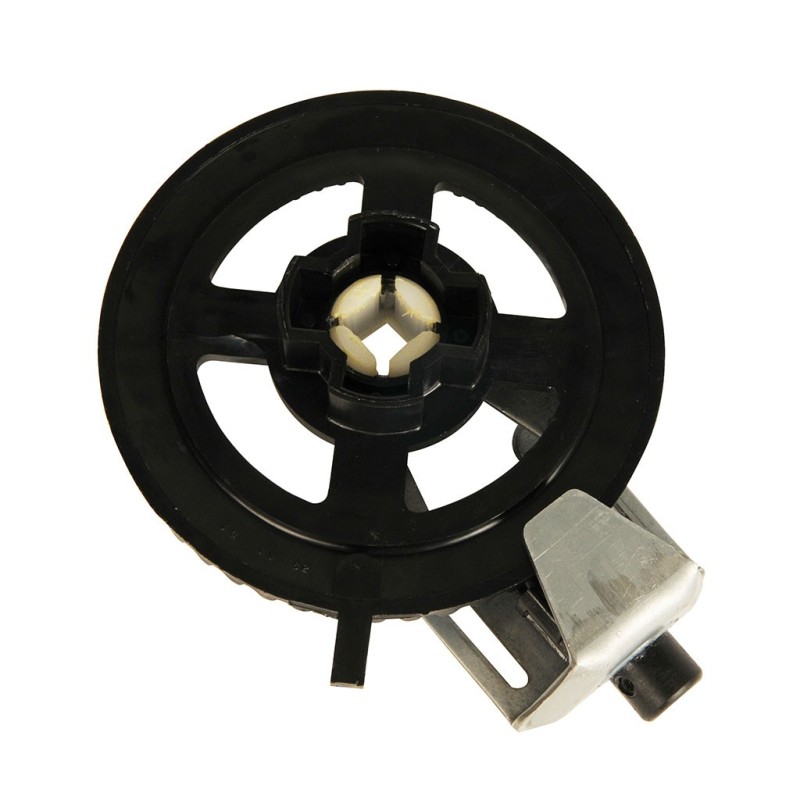

Couple conique pour volet roulant avec fin de course et frein intégré

Lyre métallique avec pignon conique

Réduction 1/5

Diamètre de la couronne : Ø 150 mm

Entrée pour manivelle : hexagonal 10 mm

Sortie pour axe d'enroulement : carré 16 mm

Capacité de soulèvement

Soulève jusqu'à 15 Kg sans compensation

Soulève jusqu'à 40 Kg avec compensation

Comment régler un couple conique avec fin de course ?

- Détacher le tablier du volet de l'axe d'enroulement

- Installer le nouveau couple conique et remonter la sortie de caisson et la manivelle

- Manoeuvrer la manivelle dans le sens d'une descente pour entrainer le couple conique sur sa fin de course basse (butée basse)

- Vous pouvez attacher le tablier sur l'axe d'enroulement et le remonter sans risque

A quoi servent les fins de course ?

Les fins de course servent à bloquer le mécanisme du couple conique quand la position du tablier est complètement descendue.Cela évite de continuer à tourner la manivelle (les risques seraient que le tablier remonterai en s'enroulant dans le sens opposé à la courbure des lames, les attaches de tablier finiraient par casser à force de se plier, les verrous casseraient immédiatement)

Comment lire "Réduction 1/5" ?

Cela correspond à 1 tour d'axe autour du quel s'enroule le volet pour 5 tours de manivelle
