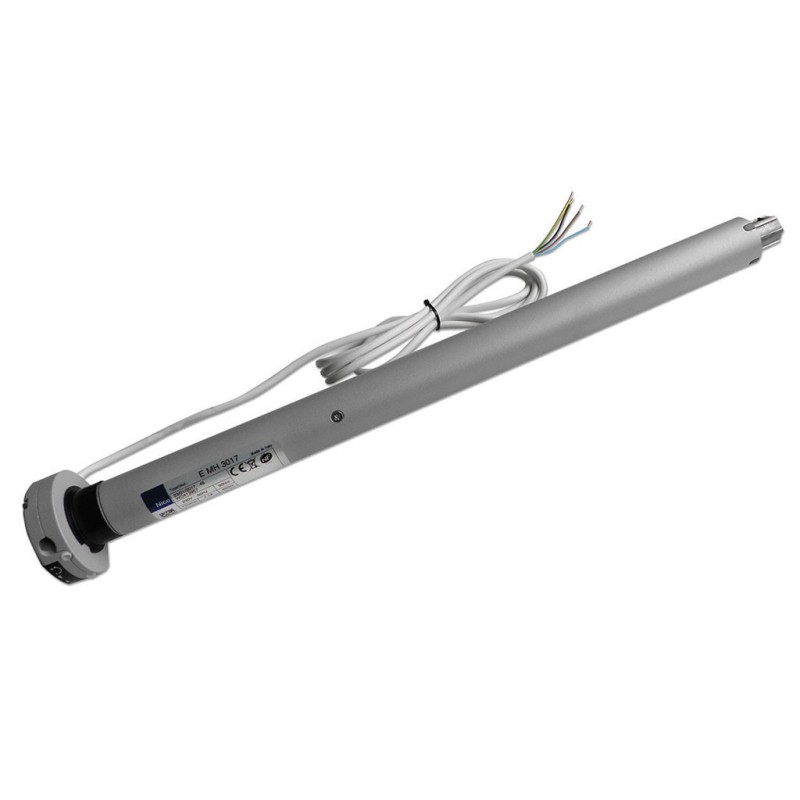

ERA M H 3017- Moteur tubulaire Ø45 mm 30 Nm avec secours

Nouveau moteur tubulaire Ø 45 mm pour volet roulant et store avec fin de course mécanique.

Permet de monter ou descendre le volet en cas de panne électrique

Dimensions :

Epaisseur de la tête : 24 mm - Longueur du corps moteur 637 mm

Longueur hors tout : 661 mm

Prédisposé manoeuvre de secours

Souleve jusqu'à 56 kg

Equipé de fin de course mécanique (réglage par

Vitesse : 17 trs/min

Câble de 3 mètres avec 4 conducteurs

Indice de protection IP44

Alimentation : 230V/50Hz - 1,10 A - 250 W

Tête en zamack avec manoeuvre de secours manuelle

Réglage simple des positions limites de montée et de descente grâce au fin de course mécanique.

Fixation directement sur la tête sans avoir besoin d'aucun support, avec les trous M6 à entraxe de 48 mm

Comment régler les fins de course mécaniques ?

- Installer le moteur dans l'axe d'enroulement sans attacher le volet

- Câbler le moteur sur un bouton (ou une commande radio)

- Appuyer sur la  touche de descente, l'axe d'enroulement  tourne et s'arrête de lui même

  (cette étape sert à entrainer le moteur sur sa position basse de sorte à correspondre à la position du volet)

- Attacher maintenant le volet sur l'axe d'enroulement

- Appuyer sur la touche de la montée, le volet monte et s'arrête à mi hauteur*

- Avec le tournevis de réglage, tourner d'un cran une des 2 vis de réglages situées sur la tête du moteur dans le sens du "+"

  Si le volet monte, continuer à tourner la vis jusqu'à ce que le volet monte sur la position d'ouverture souhaitée

  Si le volet ne réagit pas, cela veut dire que vous êtes en train de tourner la vis de réglage correspondant à la descente

* Le réglage usine du moteur avec fin de course mécanique correspond à une ouverture entre  1 à 1,50 métres

Si vous installez un moteur sur un volet de hauteur inférieure, il vous faut tourner d'un ou deux tours  les vis de fin de course vers le "-" avant de démarrer votre réglage.
