Moteur tubulaire filaire ELVOX pour tube octo 60 mm – 20 Nm

Moteur Volet roulant universelle via des adapteur de bague sinon acheter simple ment un moteur volet roulant EV40/45 est un moteur filaire de la marque Elvox pour volet roulant ou store. Il est compatible avec les tubes octogonaux de 60 mm et a une puissance de 20 Nm, ce qui lui permet de soulever jusqu’à 40 Kg . Le moteur fonctionne avec une tension de 230 V / 50 Hz et a un indice de protection IP44. Son diamètre est de 45 mm et sa longueur est de 485 mm. Il pèse 2,05 Kg et consomme 145 W – 0,64 A. Les fins de course sont mécaniques et se règlent au moyen de 2 vis. Le moteur est garanti pendant 3 ans. Un moteur volet roulant avec une grosse capacité de levage - Soulève jusqu'à 40 Kg

Moteur tubulaire 20 Nm avec adaptateurs octogonaux 60 mm

Ce moteur tubulaire universel dispose d'une technologie filaire avec fins de course mécaniques par vis.

Moteur compatible avec toutes les marques d'inverseur filaire et récepteurs radio

Puissance 20 Nm, permet de soulever jusqu'à 40 Kg (sur la base du tube octogonal 60 mm)

S'adapte avec plusieurs types d'axes (prévoir les adaptateurs)

Adaptateurs de forme octogonale 60 mm fournis

Possibilité de l'utiliser en le câblant sur :

- Un inverseur filaire

- Une horloge Smart Timer

- Un récepteur radio (marque selon choix)

Les caractéristiques techniques :

Vitesse (Tr/min) : 15

Moteur 230 V / 50 Hz

Indice de protection : IP44

Diamètre moteur : 45 mm

Longueur moteur : 485 mm

Poids : 2,05 Kg

Consommation 145 W – 0,64 A

Fin de course : mécaniques au moyen de 2 vis de réglage

Garantie : 3 ans

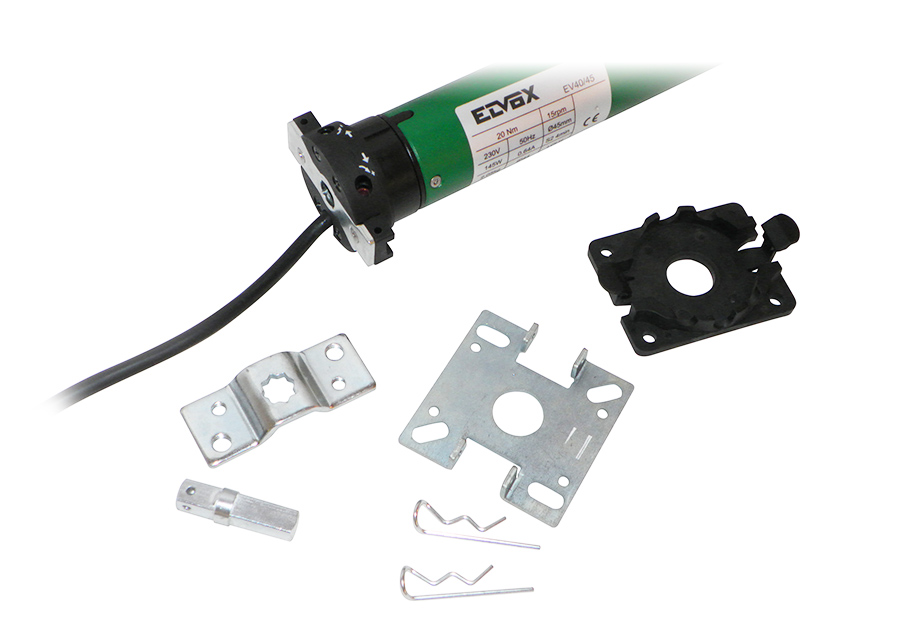

Contenu du colis :

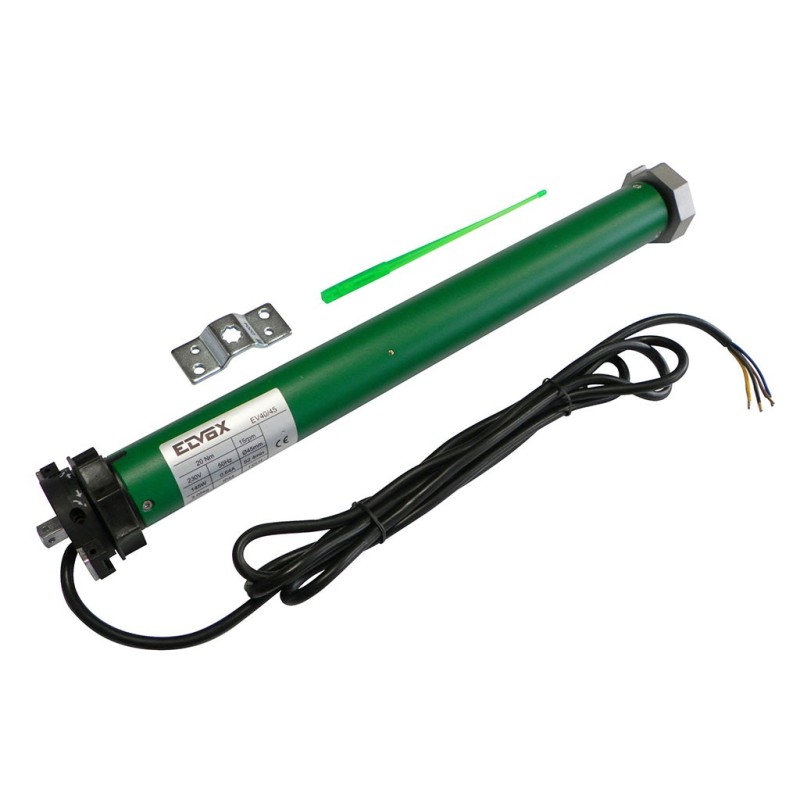

- Moteur tubulaire ELVOX EV40/45

- Câble VVF noir 4 conducteurs de 2 m

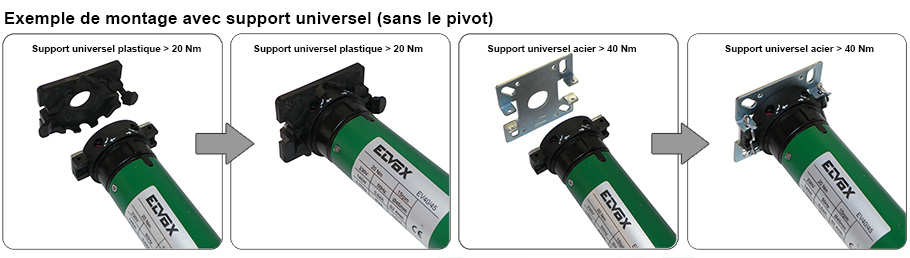

- Support mural

- Adaptateurs (roue et couronne) pour axe octogonal de 60 mm

- Clé de réglage

- Notice

(Visserie non fournie)

Comment calculer la compatibilité du volet roulant par rapport au moteur ?
Calcul du poids du volet :

Estimation du poids des lames : PVC (6kg/m²), ALU (5kg/m²), Bois (10kg/m²)

Poids = largeur x hauteur x (poids au m²)

Poids maximum pour une puissance 20 Nm selon le poids du tablier :

- Axe Ø 50 mm = 50 Kg max.

- Axe Ø 60 mm = 40 Kg max.

- Axe Ø 70 mm = 35 Kg max.

- Axe Ø 80 mm = 30 Kg max.
