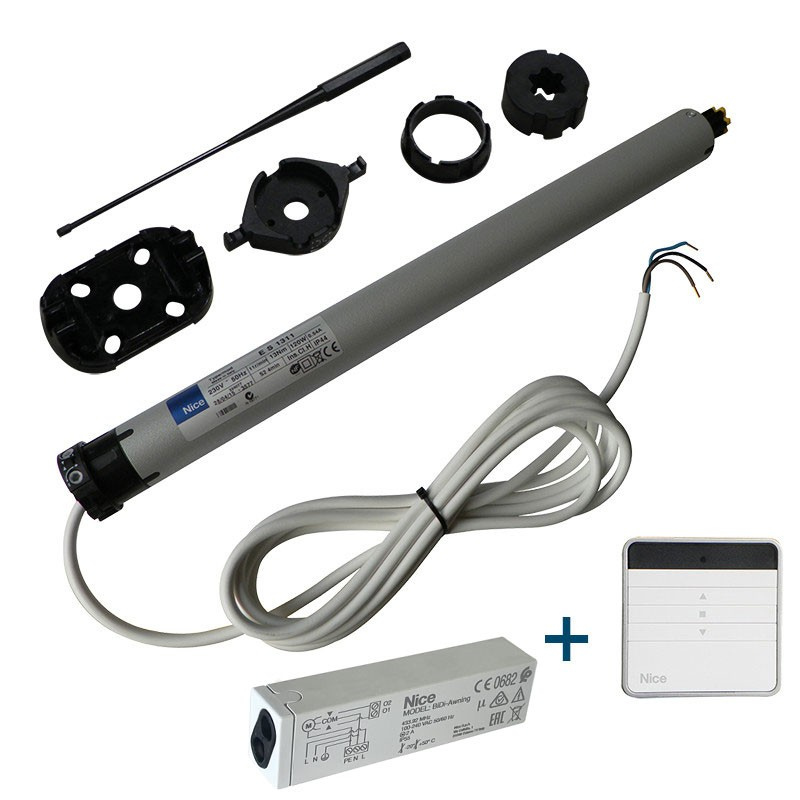

Kit Rénovation radio 25 Kg pour tube ZF45 mm

Kit comprenant:

1 moteur NICE ERA ERS13000000 avec fins de course mécaniques - Soulève jusqu'à 23 Kg
1 support moteur plastique
1 calotte d'adaptation pour moteur
1 roue + couronne pour tube ZF 45 mm

1 télécommande murale 1 groupe ERA montée/arrêt/descente

1 récepteur radio pour moteur 230V jusqu'à 500 W

(Visserie non fournie)

Moteur tubulaire ERA S Ø 35 mm d'un couple de 13 Nm avec fin de course mécanique et double isolement.
Permet de soulever jusqu'à 25 kg
Fins de course mécaniques
Vitesse : 11 trs/min
Dimensions : longueur totale 413 mm
(Corps moteur longueur de 402 mm et tête moteur de 11 mm)
Câble de 3 mètres avec 3 conducteurs
Indice de protection IP44
Alimentation : 230V/50Hz - 0.54 A - 120 W

Comment régler les fins de course mécaniques ?

- Installer  le moteur dans l'axe d'enroulement sans attacher le volet
- Câbler le moteur sur un bouton (ou une commande radio)
- Appuyer sur la  touche de descente, l'axe d'enroulement  tourne et s'arrête de lui même
(cette étape sert à entrainer le moteur sur sa position basse de sorte à correspondre à la position du volet)
- Attacher maintenant le volet sur l'axe d'enroulement
- Appuyer sur la touche de la montée, le volet monte et s'arrête à mi hauteur
- Avec le tournevis de réglage, tourner d'un cran une des 2 vis de réglages situées sur la tête du moteur dans le sens du "+"
Si le volet monte, continuer à tourner la vis jusqu'à ce que le volet monte sur la position d'ouverture souhaitée
Si le volet ne réagit pas, cela veut dire que vous êtes en train de tourner la vis de réglage correspondant à la descente
Si vous installez un moteur sur un volet de hauteur inférieure, il vous faut tourner d'un ou deux tours  les vis de fin de course vers le "-" avant de démarrer votre réglage.
