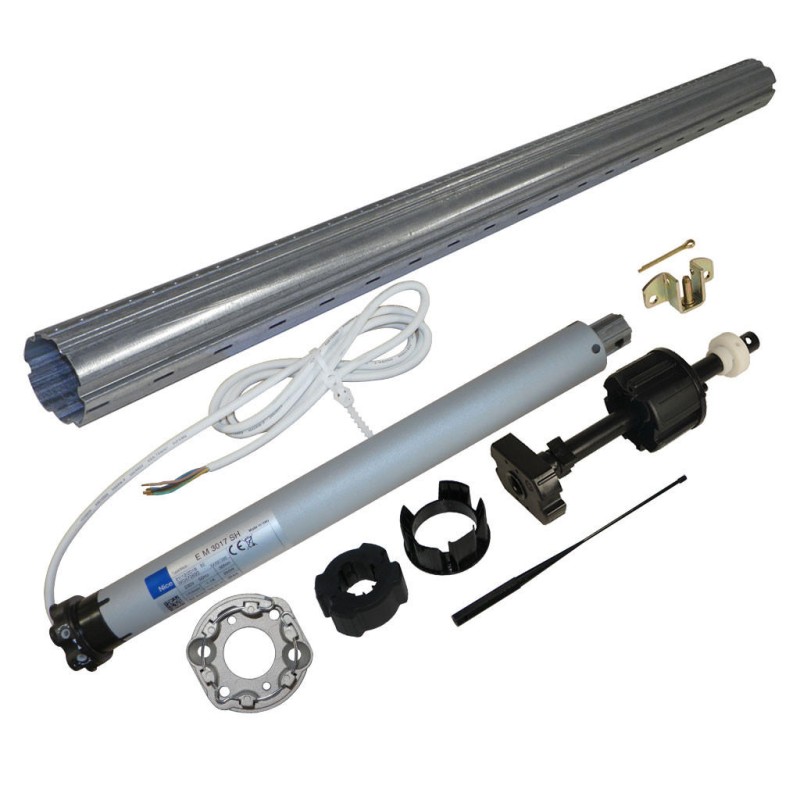

Kit complet jusqu'à 56 Kg avec 3m de tube ZF64

1 moteur NICE ESM30103020 avec fins de course mécaniques tête étoile - Soulève jusqu'à 56 Kg

1 support moteur 53510099
1 roue + couronne pour tube ZF64 mm
1 tube acier galvanisé ZF64 mm de 3 mètres
1 embout télescopique pour tube ZF64
1 support d'arbre
8 agrafes de sangle pour ZF64 mm

8 sangles en nylon

8 réglettes de tablier

(Visserie non fournie)

NON LIVRABLE - RETRAIT MAGASIN UNIQUEMENT CHENNEVIERES SUR MARNE (94430)

Comment régler les fins de course mécaniques ?
- Installer  le moteur dans l'axe d'enroulement sans attacher le volet
- Câbler le moteur sur un bouton (ou une commande radio)
- Appuyer sur la  touche de descente, l'axe d'enroulement  tourne et s'arrête de lui même
(cette étape sert à entrainer le moteur sur sa position basse de sorte à correspondre à la position du volet)
- Attacher maintenant le volet sur l'axe d'enroulement
- Appuyer sur la touche de la montée, le volet monte et s'arrête à mi hauteur
- Avec le tournevis de réglage, tourner d'un cran une des 2 vis de réglages situées sur la tête du moteur dans le sens du "+"
Si le volet monte, continuer à tourner la vis jusqu'à ce que le volet monte sur la position d'ouverture souhaitée
Si le volet ne réagit pas, cela veut dire que vous êtes en train de tourner la vis de réglage correspondant à la descente
Si vous installez un moteur sur un volet de hauteur inférieure, il vous faut tourner d'un ou deux tours  les vis de fin de course vers le "-" avant de démarrer votre réglage.

Schémas de câblage d'un moteur pour volet roulant et store

 Installation d'un inverseur filaire (bouton filaire)
