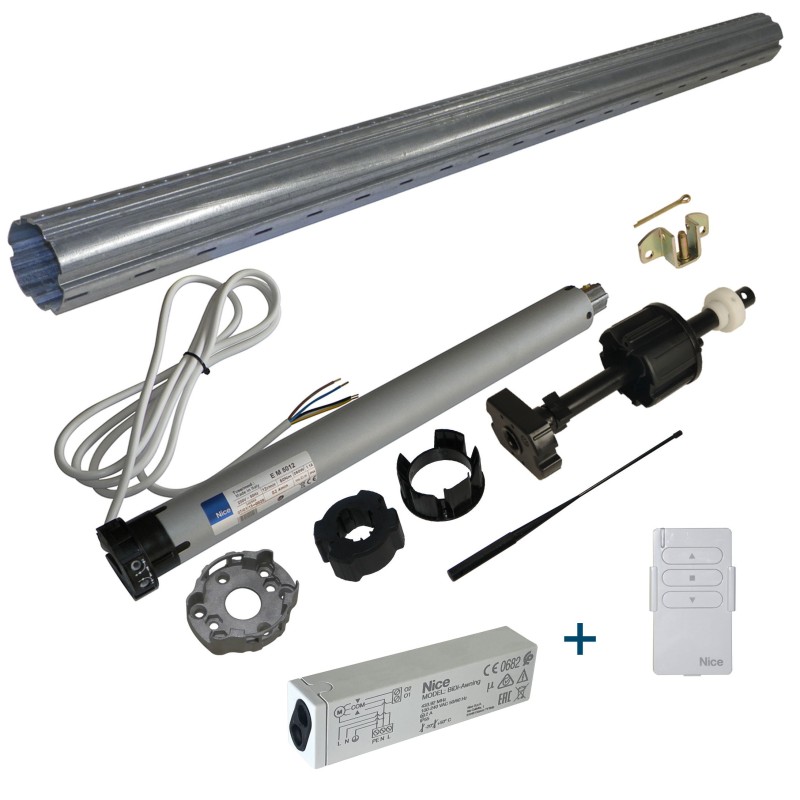

Kit radio complet ERA MW1 jusqu'à 93 Kg avec 3m de tube ZF80

1 moteur NICE ERM50000000 avec fins de course mécaniques - Soulève jusqu'à 93 Kg

1 support moteur
1 roue + couronne pour tube ZF80mm
1 tube acier galvanisé ZF80 mm de 3 mètres
1 embout télescopique pour tube ZF80 mm
1 support d'arbre

8 agrafes de sangle pour ZF80 mm

8 sangles en nylon

8 réglettes de tablier

1 télécommande 1 groupe ERA-MW1 montée/arrêt/descente

1 récepteur radio pour moteur 230V jusqu'à 500 W

(Visserie non fournie)

Comment régler les fins de course mécaniques ?
- Installer  le moteur dans l'axe d'enroulement sans attacher le volet
- Câbler le moteur sur un bouton (ou une commande radio)
- Appuyer sur la  touche de descente, l'axe d'enroulement  tourne et s'arrête de lui même
(cette étape sert à entrainer le moteur sur sa position basse de sorte à correspondre à la position du volet)
- Attacher maintenant le volet sur l'axe d'enroulement
- Appuyer sur la touche de la montée, le volet monte et s'arrête à mi hauteur
- Avec le tournevis de réglage, tourner d'un cran une des 2 vis de réglages situées sur la tête du moteur dans le sens du "+"
Si le volet monte, continuer à tourner la vis jusqu'à ce que le volet monte sur la position d'ouverture souhaitée
Si le volet ne réagit pas, cela veut dire que vous êtes en train de tourner la vis de réglage correspondant à la descente
Si vous installez un moteur sur un volet de hauteur inférieure, il vous faut tourner d'un ou deux tours  les vis de fin de course vers le "-" avant de démarrer votre réglage.
