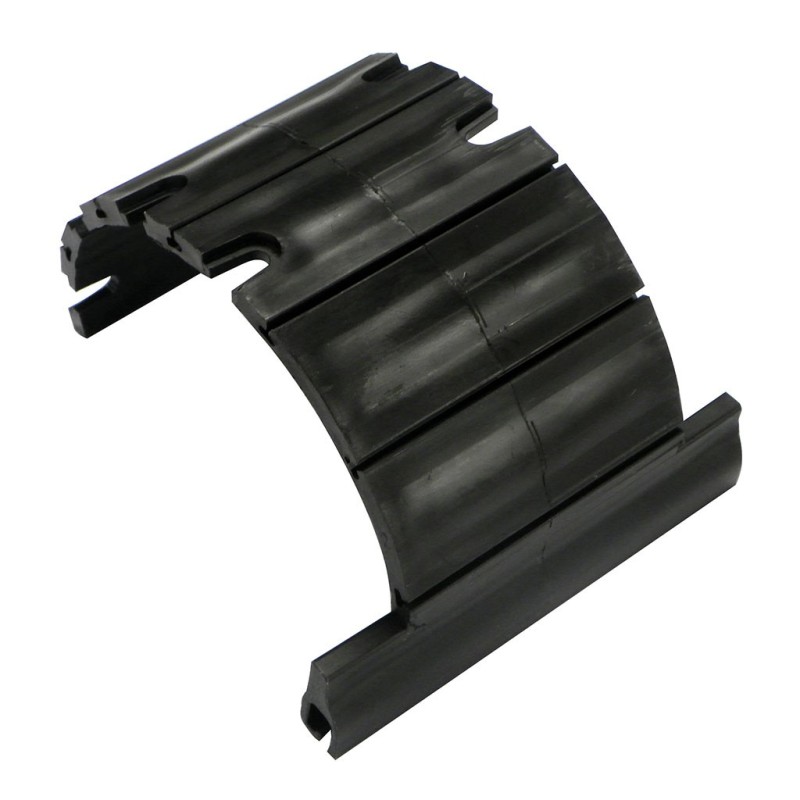

Attache de tablier rigide 6 maillons lame 14 mm

L'attache de tablier rigide appelée ATR permet la liaison et la fixation de la première lame du tablier à l'axe d'enroulement.

Il est utilisé prinicipalement dans 2 cas :

- Axe motorisé avec moteur automatique avec détection d'obstace

- Evite qu'une tierce personne ne soulève le volet de l'extérieur

Son installation peut se faire au moyen de bague d'adaptation DVA pour tube octogonal 40, 60 et 70mm ou écrou ATR/DVA pour les tubes Deprat 53, 62 et 89 mm

Type d'attache : rigide

Prévue pour lame de volet : épaisseur 14 mm / hauteur 55 mm

Nombre de maillon : 6

Fixation sur l'axe : Fixation par écrou ATR/DVA ou sur bague DVA

Type de tube compatible : octogonal et deprat

Recommandée pour axe : tirage direct - sangle - treuil avec manivelle - motorisé

Charge maxi par attache : 5 Kg

Déterminer le verrou anti-soulèvement en fonction de la lame de volet

Une lame dont l'épaisseur est de 8 mm correspond à une hauteur de 37 mm à 44 mm
Une lame dont l'épaisseur est de 14 mm correspond à une hauteur de 55 mm à 60 mm
Il est conseiller de les répartir tous les 40 cm en partant de 20 cm des extrémités
